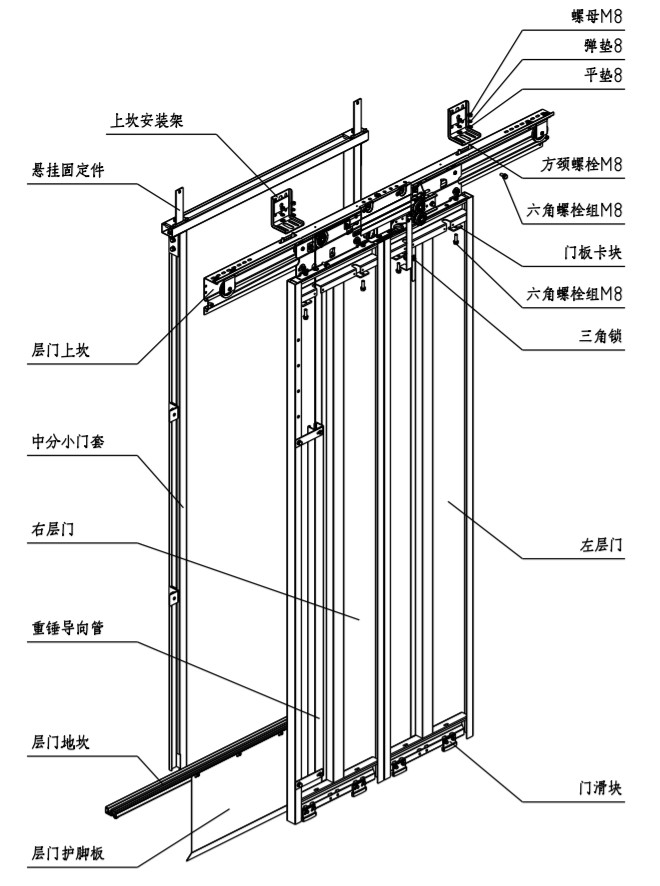

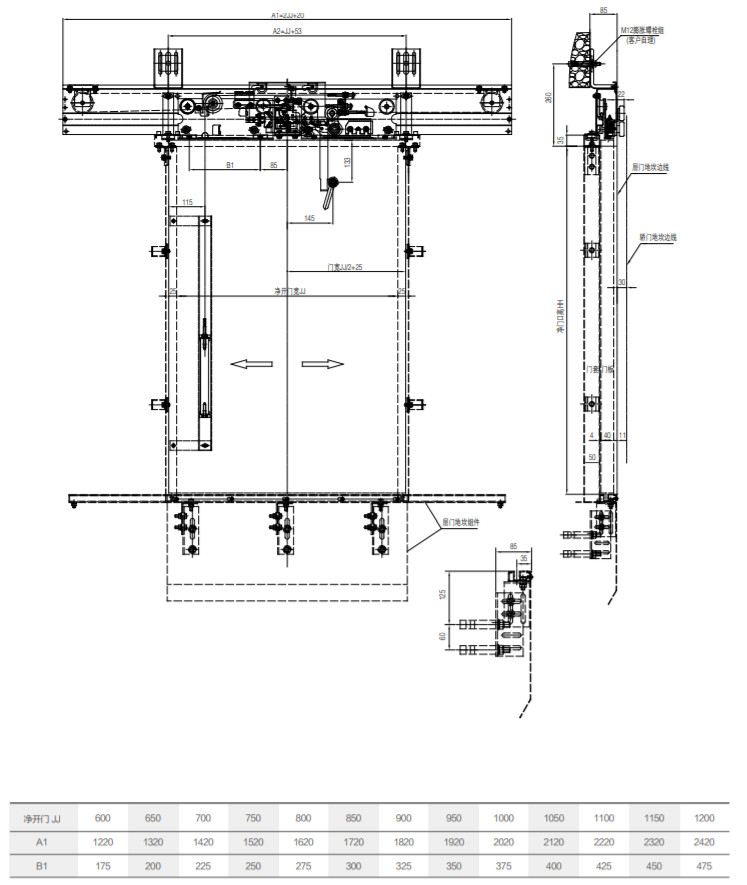

2-flügelige Schachttür mit zentraler Öffnung THY-LD-B
1. Die Entriegelungsmethode besteht darin, die Türverkleidung zu entriegeln und den 45-kg-Pendelschlagtest zu bestehen.
2. Die Tür wird mit einem schweren Hammer zum Schließen gezwungen. Der schwere Hammer und das Führungsrohr werden an der Innenseite der Schachttür angebracht.
3. Das Türschloss hat den Test des National Elevator Inspection Center bestanden und die CE- und CU-TR-Zertifizierung erhalten.
4. Anwendbare Spannung des Türschlosses: ≤ AC230V, ≤ DC110V.

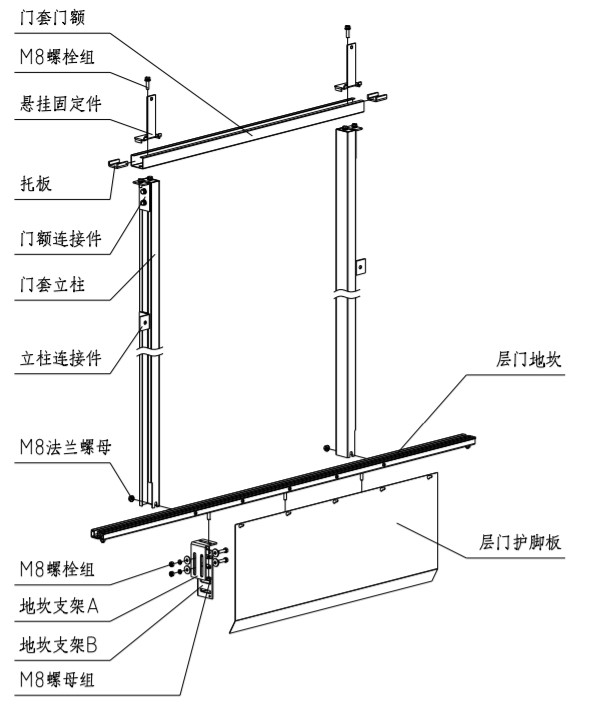

1. Einbau von Schweller und Türverkleidung
1.1. Bestimmen Sie die Ein- und Ausgangsposition der Schwelle entsprechend der Größe des Schachts. Passen Sie die Mitte der Schwelle so an, dass sie mit der Mitte des Eingangs und Ausgangs übereinstimmt, und markieren Sie die Mitte der Schwelle. Passen Sie das Niveau der Schwelle so an, dass es weniger als 1/1000 beträgt. Oberfläche, um das Eindringen von Wasser in den Schacht zu verhindern.
1.2. Montieren Sie die Türabdeckungssäule und die Türabdeckung mit Verbindungsstücken und montieren Sie die hängenden Befestigungsteile. Setzen Sie die Tür auf die Schwelle und stellen Sie die Vertikalität der Türabdeckungssäule auf weniger als 1/1000 ein. Die Mitte der Türabdeckung entspricht der Mitte der Schwellenmarkierung für Ein- und Ausgänge. Die Größe der unteren Stirnebene der Türabdeckung und der oberen Ebene der Schwelle entspricht der Nettotürhöhe. Ziehen Sie nach Abschluss der Einstellung die M8-Flanschmutter fest. Befestigen Sie nach der Größenanpassung den Säulenverbinder an der Wand.
1.3. Befestigen Sie den Fußschutz der Schachttür an der Schwelle.
2. Installation der Schachttürvorrichtung

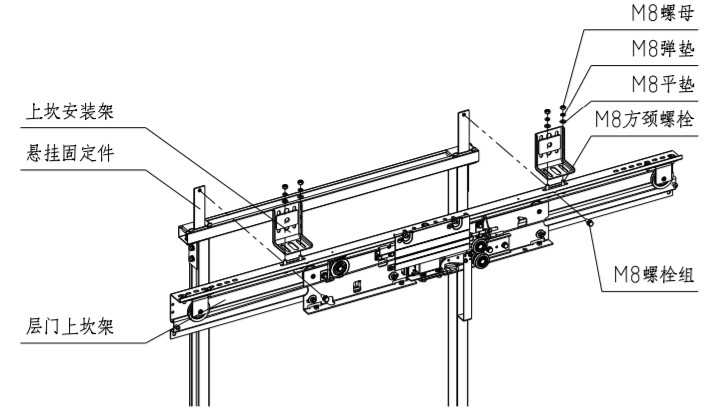

2.1. Richten Sie den oberen Schwellenrahmen der Schachttür mit dem Widerhaken am unteren Ende des Aufhängungsbefestigungsteils aus und verriegeln Sie den oberen Schwellenrahmen und das Aufhängungsbefestigungsteil der Schachttür mit der Schraubengruppe M8*20.
2.2. Befestigen Sie den oberen Schwellenmontagerahmen mit Spreizdübeln oder Wanddurchführungsschrauben an der Schachtwand. Der obere Schwellenmontagerahmen und die obere Schwelle der Schachttür werden durch M8-Vierkantschrauben verbunden.
2.3. Passen Sie die obere Schwelle der Schachttür nach links und rechts an, um die Mitte der offenen Tür und die Mitte des Ein- und Ausgangs einheitlich zu gestalten.
2.4. Passen Sie die Vertikalität des Bodens der Schachttürvorrichtung an. Passen Sie die Vertikalität des Bodens der Schachttürvorrichtung auf ±0,5 mm an, indem Sie eine vertikale Linie ziehen oder die Kabinentürschwelle als Referenz nehmen.
2.5 Nachdem Sie die Hauptparameter für die Installation des Schwellenrahmens an den folgenden Bodentüren überprüft haben, ziehen Sie alle Installationsschrauben fest:

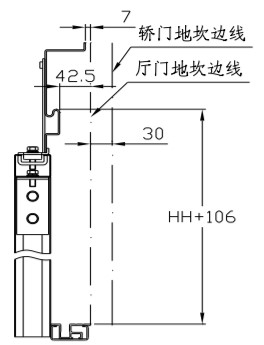

Höhe des oberen Schwellenrahmens der Schachttür: Der Abstand zwischen der Oberseite der Führungsschiene des oberen Schwellenrahmens der Schachttür und der Schwelle der Schachttür beträgt HH+106 mm;
Die Mitte des oberen Schwellenrahmens der Schachttür: Die Abweichung zwischen der Mitte des oberen Schwellenrahmens der Schachttür und der Mitte des Ein- und Ausgangs beträgt ±1 mm;
Der Abstand zwischen der oberen Schwellenführungsschiene der Schachttür und der Schwelle der Kabinentür: Der Abstand zwischen der oberen Schwellenführungsschiene der Schachttür und der Schwelle der Schachttür beträgt 42,5 mm, und der Abstand von der Schwelle der Kabinentür beträgt 72,5 mm.
Höhe des oberen Schwellenrahmens der Schachttür: Der Abstand zwischen der Oberseite der Führungsschiene des oberen Schwellenrahmens der Schachttür und der Schwelle der Schachttür beträgt HH+106 mm;
Die Mitte des oberen Schwellenrahmens der Schachttür: Die Abweichung zwischen der Mitte des oberen Schwellenrahmens der Schachttür und der Mitte des Ein- und Ausgangs beträgt ±1 mm;
Der Abstand zwischen der oberen Schwellenführungsschiene der Schachttür und der Schwelle der Kabinentür: Der Abstand zwischen der oberen Schwellenführungsschiene der Schachttür und der Schwelle der Schachttür beträgt 42,5 mm, und der Abstand von der Schwelle der Kabinentür beträgt 72,5 mm.
