Hebeführungsschiene für Aufzug
| Modell | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25.4 | 8,25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17,5 | 19 |

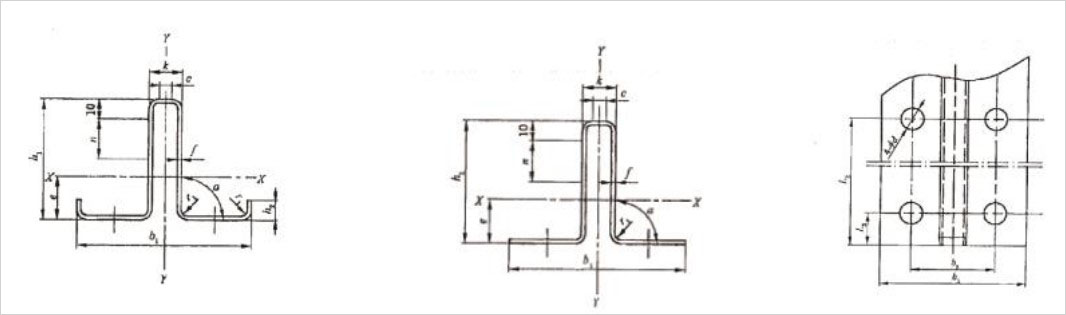

| Modell | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Bearbeitete Aufzugsführungsschiene
2. Kaltgezogene Aufzugsführungsschiene
3. Kundenspezifische Aufzugsführungsschiene
4. Hohle Aufzugsführungsschiene
5. Kaltgezogene Aufzugsführungsschienen-Laschen, bearbeitete Aufzugsführungsschienen-Laschen, Laschen mit Sonderdicke, T-Profil-Laschen, geschmiedete Klammern, Gleitklemmen, Gleitklammern, T-Klammern.
6.Standard: ISO 7465.
7.Modell: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Verpackung: Unsere Führungsschienen werden gebündelt verpackt, mit Schutzkappen an beiden Enden und jeweils einer Plastikfolie umwickelt. Verpackung nach Ihren Wünschen ist ebenfalls möglich.
9. Wir können Marken-Führungsschienen wie z. B. MARAZZI usw. liefern.
Die Aufzugsführungsschiene dient als sichere Schiene für die Auf- und Abwärtsbewegung des Aufzugs im Schacht und gewährleistet die Bewegung der Kabine und des Gegengewichts. Sie verbindet die Führungsschiene mit der Schachtwand und verbindet die Führungsplatte und die Führungsschiene, um die Aufzugskabine und das Gegengewicht zu führen. Die Unterstützung des Sicherheitsbremszylinders beim Bremsen ist ein wichtiger Bestandteil des Aufzugsystems. Üblicherweise werden in Aufzügen T-förmige Führungsschienen verwendet. Diese zeichnen sich durch hohe Steifigkeit, Zuverlässigkeit, Sicherheit und geringe Kosten aus. Die Führungsschiene muss eine glatte Oberfläche ohne sichtbare Unebenheiten aufweisen. Da die Führungsschiene als Führungsschiene für die Führungsschuhe und die Sicherheitsausrüstung der Aufzugskabine dient, muss bei der Installation auf ausreichenden Freiraum geachtet werden. Gleichzeitig trägt die Führungsschiene die Verantwortung für das Anhalten des Aufzugs bei einem Geschwindigkeitsüberschreitungsunfall, weshalb ihre Steifigkeit von entscheidender Bedeutung ist.
Die Führungsschienen von Aufzügen werden unterteilt in: massive Führungsschienen und hohle Gegengewichtsführungsschienen.
Die Vollführungsschiene ist eine maschinell gefertigte Führungsschiene, die durch Bearbeitung der Führungsfläche und der Verbindungsteile des Führungsschienenprofils entsteht. Sie dient der Führung der Aufzugskabine während des Betriebs. Kleine Vollführungsschienen werden auch zur Gegengewichtsführung eingesetzt. Je nach Breite der Führungsschiene sind zahlreiche Ausführungen erhältlich, darunter beispielsweise T45, T50, T70, T75, T78, T82, T89, T90, T114, T127 und T140.

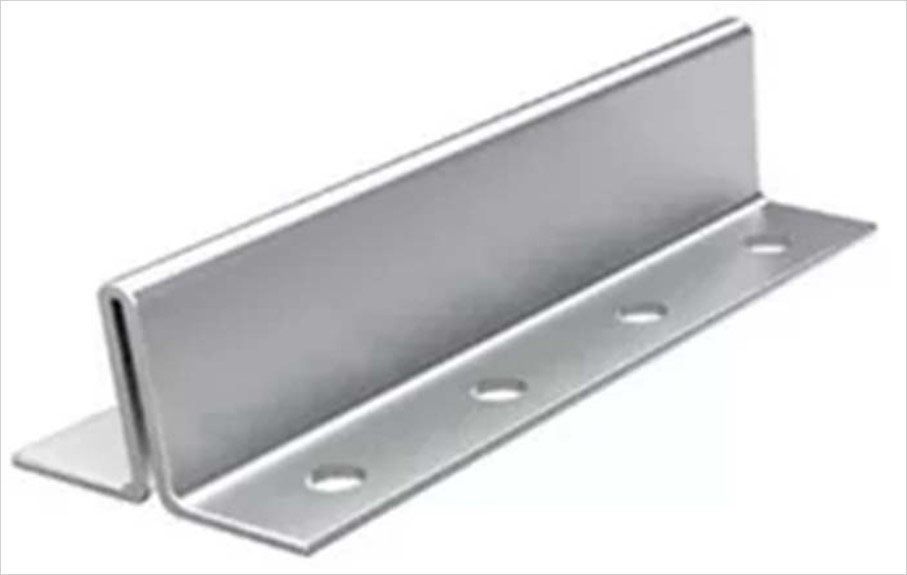

Hohlprofil-Führungsschienen für Gegengewichte sind kaltgeformte Walzführungsschienen mit Dicken von 2,75 mm und 3,0 mm. Sie werden aus gewickelten Blechen in Mehrpassformen kaltgeformt. Hauptsächlich dienen sie der Führung des Gegengewichts im Aufzugsbetrieb. Hohlprofil-Führungsschienen werden je nach Form der Stirnfläche in gerade und gebogene Profile unterteilt, nämlich TK5 und TK5A.
