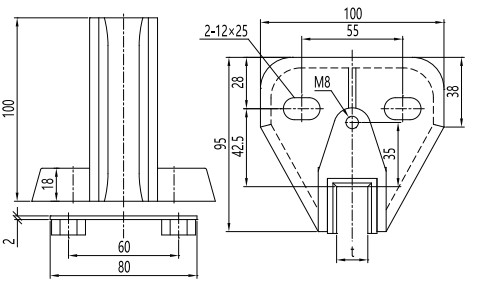

Gleitführungsschuh für Kleinteileaufzug THY-GS-L10

Der Führungsschuh THY-GS-L10 ist ein Gegengewichtsführungsschuh für Aufzüge, der auch als Kleinteileaufzug verwendet werden kann. Er verfügt über vier Gegengewichtsführungsschuhe, zwei obere und zwei untere, die auf der Schiene befestigt werden und den Gegengewichtsrahmen fixieren. Im Inneren des Schuhs befindet sich eine Schuhauskleidung (Polyurethan-Nylon-Material), die mit den drei Seiten der Führungsschiene in Kontakt steht, und ein Ölbehälter zur Schmierung der Führungsschiene. Der Führungsschuh dient zur vertikalen Führung des Aufzugs. Er besteht aus einer Schuhaufnahme und einer Schuhauskleidung. Die Länge der Schuhauskleidung beträgt 100 mm. Sie besteht aus Polyurethan und ist in verschiedenen Farben erhältlich. Passende Führungsschienenbreiten: 5 mm, 10 mm und 16 mm.

Unabhängig davon, ob die Schuhauskleidung des starren Gleitführungsschuhs und des elastischen Gleitführungsschuhs aus Eisen oder Nylonbuchsen besteht, ist die Reibung zwischen der Schuhauskleidung und der Führungsschiene während des Aufzugsbetriebs immer noch sehr groß. Diese Reibung erhöht auch die Belastung der Traktionsmaschine.

Merkmale: Da der Führungsschuhkopf fest ist, ist die Struktur einfach und es gibt keinen Einstellmechanismus. Mit zunehmender Laufzeit des Aufzugs wird der passende Spalt zwischen Führungsschuh und Führungsschiene immer größer, und das Auto wackelt während des Betriebs oder es treten sogar Stöße auf. Die Schmierung muss gut erfolgen.
