Infrarot-Aufzugstürdetektor THY-LC-917

Kurze Beschreibung:

Der Aufzugslichtvorhang ist eine Sicherheitsvorrichtung für Aufzugstüren, die nach dem Prinzip der photoelektrischen Induktion hergestellt wird. Er ist für alle Aufzüge geeignet und schützt die Sicherheit der ein- und aussteigenden Fahrgäste. Der Aufzugslichtvorhang besteht aus drei Teilen: Infrarotsendern und -empfängern, die beidseitig der Aufzugskabinentür installiert sind, und speziellen flexiblen Kabeln. Aus Umweltschutz- und Energiespargründen verzichten immer mehr Aufzüge auf den Stromkasten.

Senden Sie uns eine E-Mail

Produktdetail

Produkt Tags

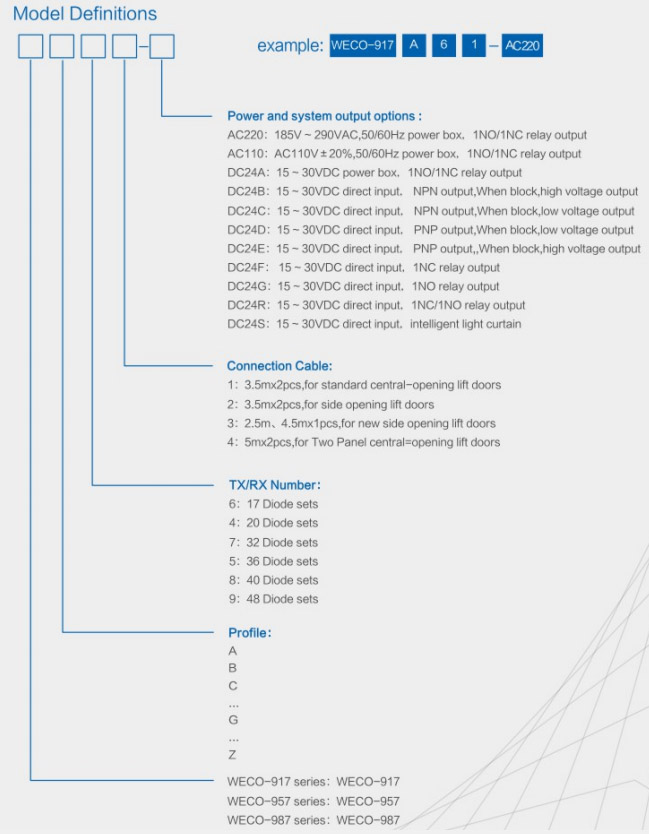

Produktparameter

Produktname	Aufzugslichtvorhang
Offener Weg	Seitlich offen oder mittig offen
Stromspannung	AC220V, AC110V, DC24V
Anzahl der Dioden	17, 32
Anzahl der Strahlen	94-33Balken,154-94Balken

Unsere Vorteile

1. Mit Selbstüberprüfungsfunktion, konventioneller Power-Box-Ausgang und Selbstüberprüfungsausgang

2. Bestandene TÜV-Tests in Deutschland und Einhaltung der entsprechenden internationalen Standards

3. Ruhefunktion, verlängert die Lebensdauer des Produkts

4. Nehmen Sie neue Technologie an, PCB mit starker Fähigkeit zur Korrosionsbeständigkeit und starker Fähigkeit zur Feldanpassung, stabil und zuverlässig

5. Schönes Erscheinungsbild, einfache Installation, geeignet für die meisten Markenaufzüge

6. Fortschrittliche Techniken und Ausrüstungen, zuverlässige SMT-Oberflächenpolstertechniken

7. Optional können Benutzer einen NPN/PNP-Ausgang (Transistorausgang) ohne Netzteil wählen

Ein Aufzugslichtvorhang ist eine Sicherheitsvorrichtung für Aufzugstüren, die auf dem Prinzip der photoelektrischen Induktion basiert. Er ist für alle Aufzüge geeignet und schützt die Sicherheit der ein- und aussteigenden Fahrgäste. Der Aufzugslichtvorhang besteht aus drei Teilen: Infrarotsendern und -empfängern, die auf beiden Seiten der Kabinentür installiert sind, und speziellen flexiblen Kabeln. Aus Umweltschutz- und Energiespargründen verzichten immer mehr Aufzüge auf den Netzanschlusskasten. Einige Lichtvorhangmarken müssen aufgrund ihrer schlechten Immunität gegen elektromagnetische Störungen Netzanschlüsse verwenden. Mit der zunehmenden Verbreitung des Konzepts „grüner Aufzüge“ liegen Lichtvorhänge ohne Netzanschlusskasten jedoch im Trend. Denn bei der Umstellung von 220 V auf 24 V geht zwangsläufig viel Energie verloren.

Der Lichtvorhang THY-LC-917 ist mit einer CPU-gesteuerten dynamischen LED-Lichtröhre ausgestattet, die den herkömmlichen Lichtvorhang umschließt. Die bandförmige zweifarbige LED zeigt den Status des Lichtvorhang-Schutzbereichs an, sodass der Lichtvorhang eine visuellere Wirkung auf die normale Schutzfunktion hat. Humaner.

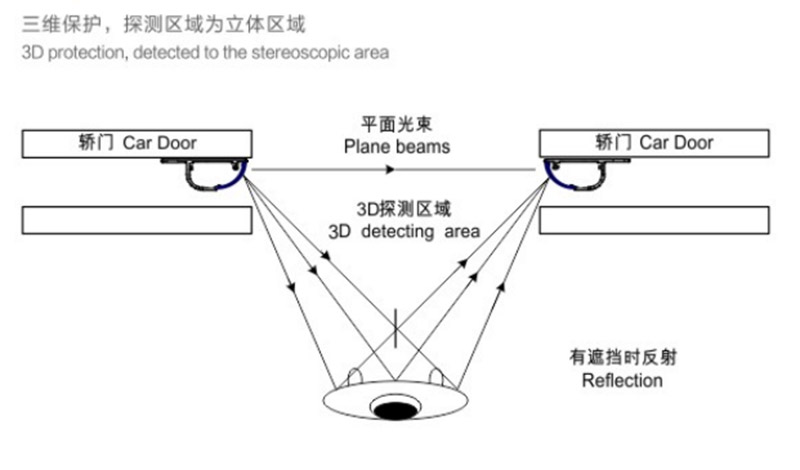

Am Sendeende des Lichtvorhangs befinden sich mehrere Infrarot-Senderöhren. Gesteuert durch die MCU werden die Sende- und Empfangsröhren nacheinander eingeschaltet, und das von einem Sendekopf ausgesandte Licht wird von mehreren Empfangsköpfen empfangen, wodurch ein Mehrkanal-Scan entsteht. Durch dieses kontinuierliche Scannen des Kabinentürbereichs von oben nach unten entsteht ein dichter Infrarot-Schutzlichtvorhang. Wird einer der Strahlen blockiert, erkennt der Lichtvorhang aufgrund der fehlenden fotoelektrischen Umwandlung ein Hindernis und gibt ein Unterbrechungssignal aus. Dieses Unterbrechungssignal kann ein Schaltsignal oder ein Hoch-/Niedrigpegelsignal sein. Sobald die Steuerung das Signal vom Lichtvorhang empfängt, gibt sie sofort ein Türöffnungssignal aus, woraufhin die Kabinentür nicht mehr schließt und sich rückwärts öffnet. Sobald Passagiere oder Hindernisse den Warnbereich verlassen haben, kann die Aufzugstür wieder normal geschlossen werden, um den Sicherheitsschutz zu gewährleisten. Unfälle mit in Aufzügen eingeschlossenen Personen werden vermieden.

Es gibt zwei Hauptmethoden zur Installation des Lichtvorhangs

1. Mobile Installation von Sender und Empfänger

Die mobile Installation des Lichtvorhangs bezieht sich auf die Installation und Verwendung des Senders, Empfängers oder eines davon des Lichtvorhangs, der an der Autotür befestigt ist und sich mit der Autotür bewegt. Unter normalen Umständen sind Sender und Empfänger an der Faltkante der Autotür befestigt.

Bei der Seitentürmontage wird der Lichtvorhang mit Schrauben an der Aufzugskabine und der Faltkante der Kabinentür befestigt.

Die Installationsmethode der mittig geteilten Tür besteht darin, den Lichtvorhang mit Schrauben an der Faltkante der Aufzugskabinentür zu befestigen.

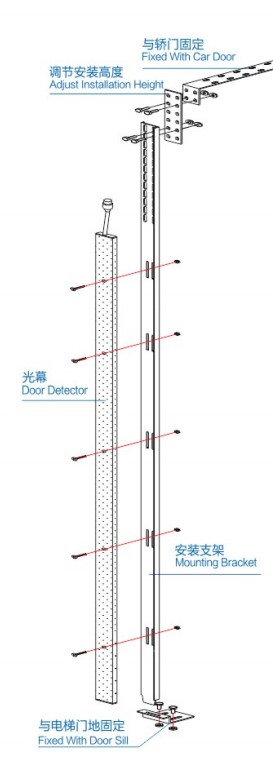

2. Festinstallation von Sender und Empfänger

Bei der Festinstallation des Lichtvorhangs handelt es sich um die Installation und Verwendung des Senders und Empfängers des Lichtvorhangs, die mit einer festen Halterung am Ende der Fahrzeugtürschwelle befestigt sind. Sender und Empfänger können sich nicht mit der Fahrzeugtür bewegen.
